Компания Аскон представила КОМПАС-3D v22

03.07.2023

Компания АСКОН выпустила новую версию программного комплекса для проектирования и визуализации - КОМПАС-3D v22. Обновления коснулись не только основных модулей - КОМПАС-3D и КОМПАС-График, но и приложений для проектирования в различных отраслях промышленности.

КОМПАС-3D v22 предлагает пользователям новые инструменты и расширяет возможности проектирования. В общей сложности включает в себя несколько сотен функциональных улучшений и три абсолютно новых приложения. Среди прочего, в новой версии улучшены возможности работы с полигональными объектами в процессе реверс-инжиниринга. Стало проще и удобнее работать со спецификацией и редактором состава изделия.

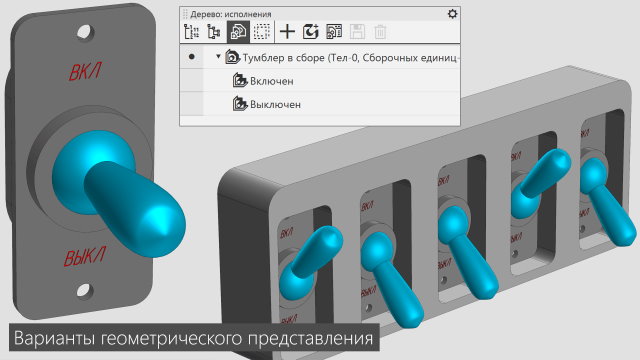

Одной из самых интересных и полезных новинок КОМПАС-3D v22 стала возможность создания в модели вариантов ее геометрического представления, что позволяет показать сборочную модель в различных рабочих состояниях или вообще без некоторых деталей или конструктивных элементов.

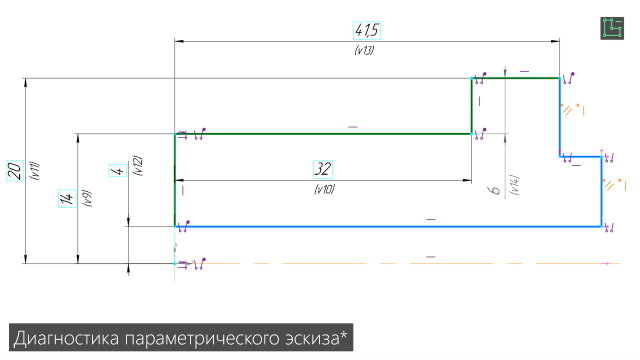

Значительно улучшена диагностика эскиза. Добавлена цветовая индикация информационных и избыточных размеров, геометрических объектов, не имеющих ни одной степени свободы, объектов и ограничений, потерявших связь. В процессе редактирования эскиза состояние его определенности отображается на значке режима эскиза.

КОМПАС-3D v22 получил новый функционал для работы с полигональными объектами для решения задач реверс-инжиниринга. Теперь проектировщик может построить линии пересечения полигонального объекта с плоскостью или другим полигональным объектом, а также создать поверхность (плоскую, цилиндрическую, коническую, сферическую) по подобию полигонального объекта.

Еще одна важная новинка: автоматический учет наличия в детали объекта-заготовки. Тексты указаний на заготовку в спецификации и чертеже полностью соответствуют ГОСТ.

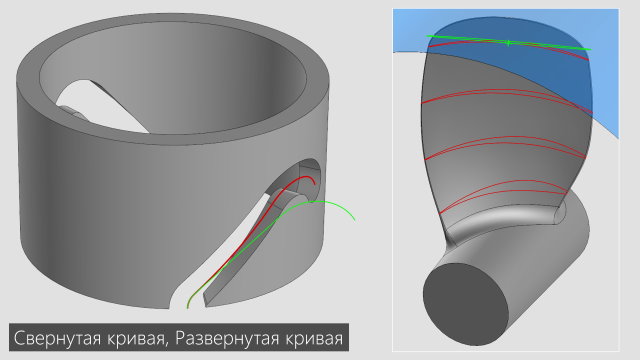

В каркасно-поверхностном моделировании появились новые команды, которые помогут нанести на грань модели траектории движения инструмента, контура паза или надписи/логотипа, а также получить развертки кривых на плоскость.

Изменение кривизны Сплайна по точкам теперь можно сделать более плавным благодаря новым параметрам управления порядком и сглаживанием.

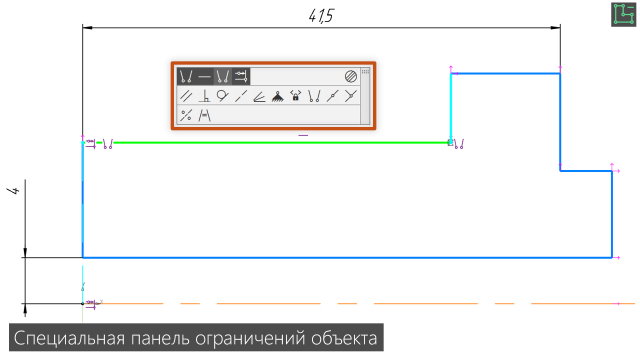

Команды «Ограничения объекта» для удобства вынесены на отдельную панель интерфейса, которая автоматически появляется около курсора и позволяет снять или наложить на этот объект новые ограничения.

Новая команда «Добавить общее наименование» автоматически создаст или исключит из спецификации общее наименование для группы стандартных изделий или материалов.

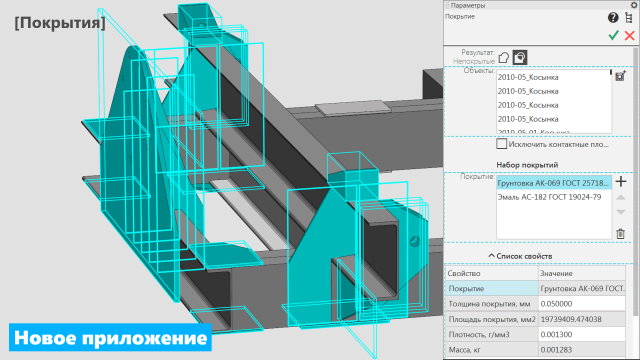

Появились новые приложения, такие как «Оборудование: Системы вентиляции», «Разъемные соединения» и «Покрытия».

Важное изменение произошло в приложениях, с которыми знаком любой пользователь КОМПАС-3D — «Материалы и Сортаменты для КОМПАС-3D» и «Стандартные Изделия для КОМПАС-3D». Теперь приложения переведены на единую технологическую платформу инженерных и справочных данных. Пользователи получат единый интерфейс и логику работы, быстрый и удобный поиск справочных данных, управление данными о стандартных изделиях, увеличение номенклатуры справочных данных в поставке, более тесную связь с другими приложениями.

Приложения «Электроснабжение: ЭС/ЭМ», «Газоснабжения: ГСН», «Наружные сети: НВК» и «Тепловые сети: ТС» также стали более функциональны и удобны.

Как подчеркнул Игорь Волокитин, директор по КОМПАС-3D, продукт развивается в соответствии с дорожной картой, которая разработана при непрерывном взаимодействии с заказчиками.
